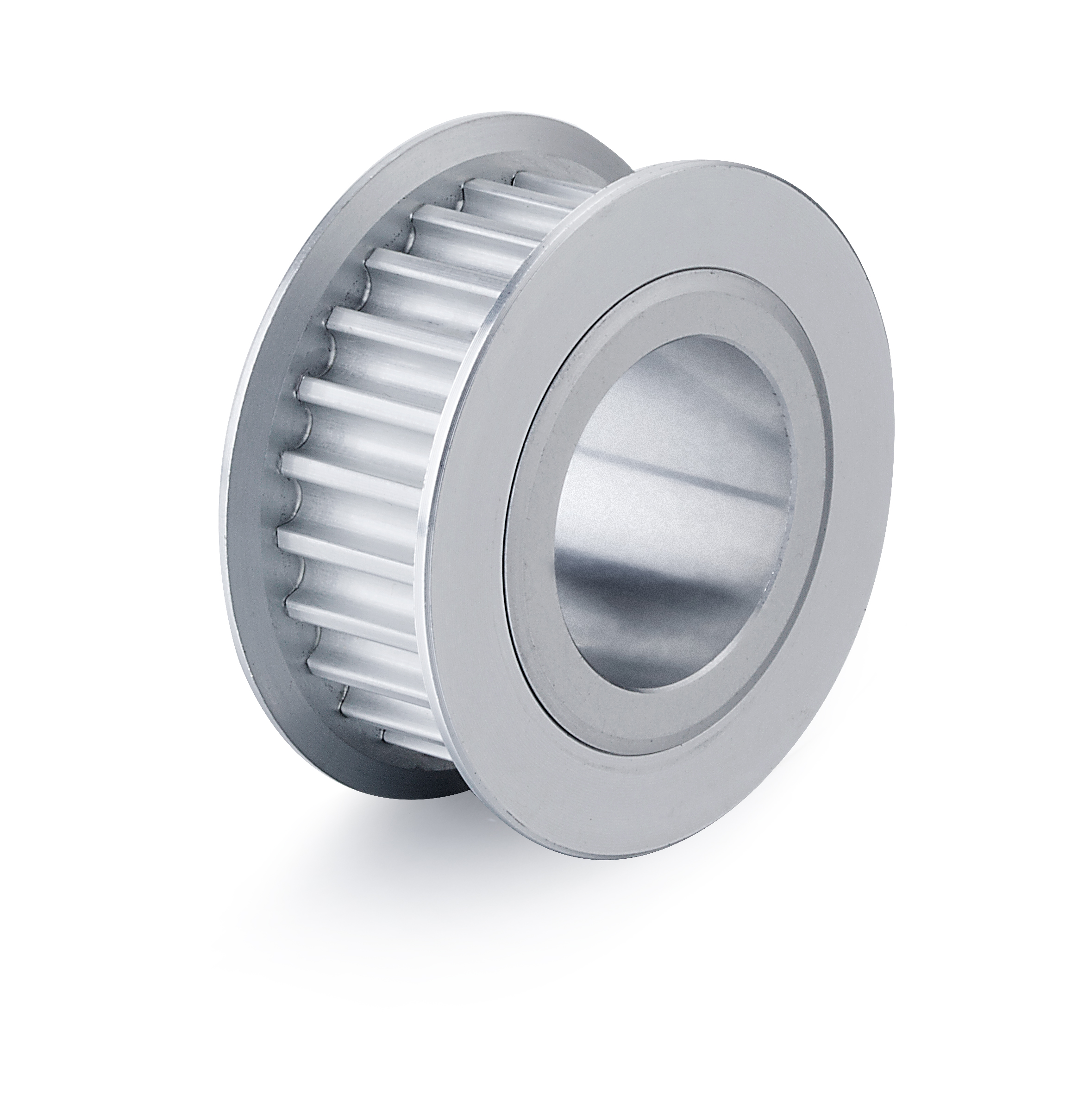

圓弧形齒同步皮帶輪各個型號齒形參數圖表
圓弧形齒同步帶各個型號齒形參數表如下：
齒型代號：HTD圓弧形齒同步帶如下圖
HTD型號齒形參數如下表：
|
型號 |
節距 (mm) |
齒高 (mm) |
帶厚 (mm) |
|
2M |
2mm |
0.75mm |
1.36mm |
|
3M |
3mm |
1.17mm |
2.4mm |
|
5M |
5mm |
2.06mm |
3.8mm |
|
8M |
8mm |
3.36mm |
6mm |
|
14M |
14mm |
6.02mm |
10mm |
|
20M |
20mm |
8.4mm |
13.2mm |
齒型代號：STPD/STS圓弧形齒同步帶如下圖
STPD/STS型號齒形參數如下表：
|
型號 |
節距 (mm) |
齒高 (mm) |
帶厚 (mm) |
|
S2M |
2mm |
0.76mm |
1.36mm |
|
S3M |
3mm |
1.14mm |
1.9mm |
|
S4.5M |
4.5mm |
1.71mm |
2.81mm |
|
S5M |
5mm |
1.91mm |
3.4mm |
|
S8M |
8mm |
3.05mm |
5.3mm |
|
S14M |
14mm |
5.3mm |
10.2mm |
齒型代號：RPD/HPPD圓弧形齒同步帶
PD/HPPD型號齒形參數如下表：
|
型號 |
節距 (mm) |
齒高 (mm) |
帶厚 (mm) |
|
2M |
2mm |
0.76mm |
1.36mm |
|
3M |
3mm |
1.15mm |
1.9mm |
|
5M |
5mm |
1.95mm |
3.5mm |
|
8M |
8mm |
3.2mm |
5.5mm |
|
14M |
14mm |
6mm |
10mm |
工業圓弧形齒同步帶使用原料：
采用進口優質合成氯丁膠為主要原料，配入多種不同用途的輔料；骨架材料為進口優質玻璃纖維線繩；帶齒表面采用尼龍66高彈力布做保護。具有動態屈繞性好，抗龜裂性能好，臭氧性能優良，耐老化，耐熱，耐油，耐磨損等特點。
工業圓弧形齒同步帶使用時注意事項：
選購時注意產品表面整潔、皮帶沒有扭曲變形、帶齒飽滿。
圓弧形齒同步帶產品需嚴禁曲折，以免損傷骨架材料，影響皮帶強度。
同步帶產品需嚴禁劃傷皮帶，以免皮帶早期損壞。同步帶產品避免與化學品（尤其是強氧化性酸，如濃硫酸等）接觸。
同步帶產品盡量避免與油類、水長期接觸。
更換同步帶時，必須使皮帶的張力降到*，才能取出，嚴禁同步帶在有高張力的情況下，利用非專業的工具硬性撬下來。
