同步帶輪選型計算公式

同步帶一般是由鋼,鋁合金,鑄鐵和黃銅等材料制造而成,所設計的內孔有圓形孔,D形孔,錐形孔等樣式。這種同步帶輪一般表面都經過本色氧化,發黑,鍍鋅,鍍彩鋅和高頻淬火等處理。是一種和同步帶能相互嚙合的綜合了帶傳動,鏈傳動和齒輪傳動的各自優點的一種新型傳動模式的零件。

同步帶輪由于齒形的不同可以分為英制的MXL、XL、L、H,和公制的S2M、S3M、S4M、S5M、S8M以及T2.5、T5、T10。

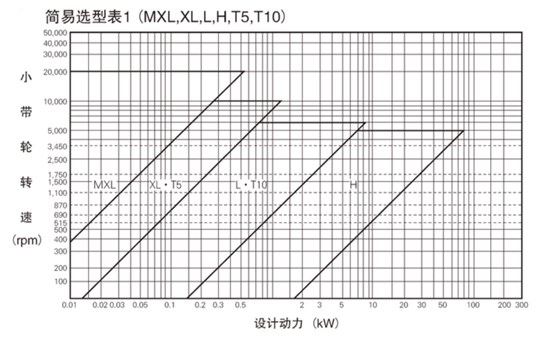

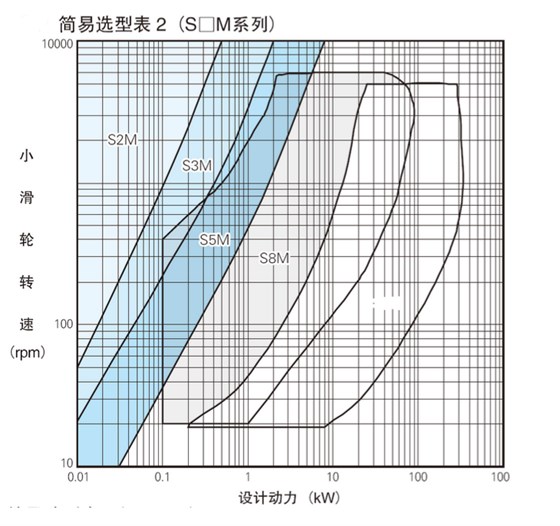

按照齒形的不同,所選購的同步帶輪標準也就大不相同,下面我們可以看一下以下兩張簡易選型表。


同步帶輪選型計算

同步帶的選型標準

1、在同步帶輪的齒形型號和節距等嚙合參數和同步帶相同的時候,我們只需要確定齒數(或者是直徑)和同步帶輪的結構就可以了。

2、想要確定同步帶輪的齒數(或者是直徑),一般是先確定小輪的齒數,再按照傳動比的大小來確定大輪的齒數。

3、為了保證同步帶的正常壽命,小同步帶的直徑需要大于上面表格中所允許的最小彎曲直徑,然后再折算成最小的齒數。只要是在結構或者是成本允許的情況下,從同步帶的壽命角度考慮,小輪的齒數需要比允許的最小齒數稍微多一點為好。當小輪的齒數確定后,就可以根據傳動比的大小來確定大輪的齒數。最后再根據結構來確定兩個帶輪之間的中心距。我們可以按照同步帶的節距來計算出節線的長度和總齒數。


同步輪設計

本文由深圳市合發齒輪機械有限公司,合發齒輪17年只做一件事精密齒輪制造—同步帶輪—同步帶,生產廠家標準件大量庫存當天發貨價格優質保障,集研發.生產.服務一體化,
