同步帶輪生產廠家對?圓弧齒同步帶輪的分析

圓弧齒同步帶輪

圓弧齒同步帶輪簡稱HTD同步帶是因為其齒形具有圓弧的特點,區別于梯型齒同步帶輪和T型同步帶輪的方形齒,圓弧齒同步帶輪,能夠滿足大功率的傳動,其傳動功率比梯型齒和T型齒大3-5倍。

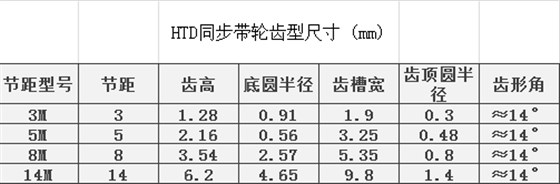

圓弧齒同步帶輪的規格型號


圓弧齒同步帶輪傳動的特點:

1)梯形齒應力集中在齒根部位,當小帶輪直徑較小時,將使梯形齒同步帶的齒形變形,影響與帶輪齒的嚙合,易產生噪聲和振動,這對于速度較高的主傳動來說是很不利的。因此,梯形齒同步帶在數控機床特別是加工中心的主傳動中很少使用,一般僅在轉速不高的運動傳動或小功率傳動的動力傳動中使用

2)圓弧齒同步齒形帶克服了梯形齒同步帶的缺點,均化了應力,改善了嚙合。因此,在加工中心上,無論是主傳動還是伺服進給傳動,當需要用帶傳動時,總是優先考慮采用圓弧齒同步齒形帶。 它兼有帶傳動、齒輪傳動及鏈傳動的優點。: 能實現較遠中心距的傳動,傳動比準確,工作時無滑動; 傳動效率高,可達98%; 傳動平穩,能吸收振動,噪聲小; 使用范圍廣,傳動比可達10; 帶輪直徑比V帶小,且無需特別張緊,結構緊湊; 維護方便,能在高溫、腐蝕等惡劣環境下工作,不需要潤滑; 但它的安裝要求高,制造工藝復雜,成本受批量影響大。

梯形齒同步帶和圓弧齒同步帶的區別與選擇

1)圓弧齒同步帶多邊形效應小得多,因為帶齒和輪齒嚙合的比較好,所以其傳動精度也較高;

2)從手冊的帶型選擇圖上看,圓弧齒的低速承載能力更大一些;

3)一般情況下,圓弧齒的貴一些。

結論:梯形齒有多邊形效應,圓弧齒綜合性能更好

本文由深圳市合發齒輪機械有限公司,合發齒輪17年只做一件事精密齒輪制造—同步帶輪—同步帶,生產廠家標準件大量庫存當天發貨價格優質保障,集研發.生產.服務一體化,
