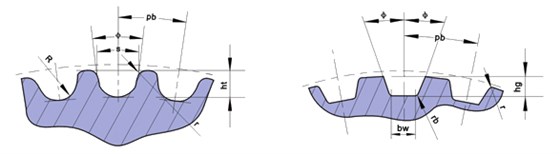

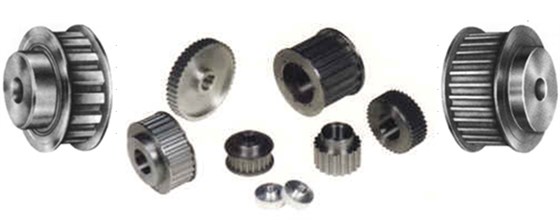

圓弧齒同步帶輪輪齒 Arc tooth Timing tooth
|
|
|
|
型 槽
|
節距 pb
|
齒槽深 hg
|
齒槽圓弧半 徑 R
|
齒頂圓半角 r1
|
齒槽寬 s
|
兩倍節頂距 2δ
|
齒形角
|
|
3M
|
3
|
1.28
|
0.91
|
0.26~0.35
|
1.9
|
0.762
|
≈14°
|
|
5M
|
5
|
2.16
|
1.56
|
0.48~0.52
|
3.25
|
1.144
|
≈14°
|
|
8M
|
8
|
3.54
|
2.57
|
0.78~0.84
|
5.35
|
1.372
|
≈14°
|
|
14M
|
14
|
6.2
|
4.65
|
1.36~1.50
|
9.8
|
2.794
|
≈14°
|
|
20M
|
20
|
8.6
|
6.84
|
1.95~2.25
|
14.8
|
4.32
|
≈14°
|
|
|
|
直邊齒廓尺寸 Dimension of linear type pulley
|
|
|
|
|
|
|
|
1、同步帶輪的型式
|
|
2、齒型尺寸、公差及技術參數
|
|
3、各種型號同步帶輪齒面寬度尺寸表
|
4、訂購須知
|
|
