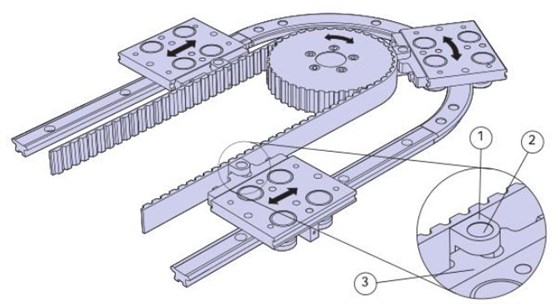

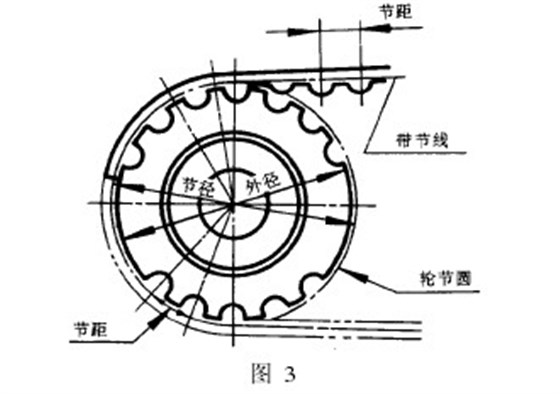

同步帶輪齒形的節徑為Dp，齒形帶輪的齒數為Z，齒形帶輪的節圓直徑為p，圓周率則為π，則齒形帶輪的節圓直徑計算公式如下：
p=Dp×Z/π
同步帶輪齒形的實際外圓直徑
設齒形帶輪的節徑為Dp，節頂距為δ，實際外圓直徑為De，則齒形帶輪的實際外圓直徑的計算公式如下：
De= Dp-2δ
同步帶輪齒形的中心距計算
設皮帶節線長為L，設大齒形帶輪的節徑為Dp，設小齒形帶輪的節徑為dp，設中心距為B，則齒形帶輪的中心距的計算公式如下：
B= L – 1.57 (Dp + dp)
什么是同步帶輪齒形
齒形帶輪一般是由材料為45#鋼，鋁合金，銅和尼龍等材料所加工而成的。
齒形帶帶輪被廣泛的應用于機床業，紡織業，印刷業，食品包裝業，通訊電線電纜行業，精密儀器儀表行業，石油化工業，煙草業等各行各業的新型機械帶的傳動中。
同步帶輪齒形設計步驟
1、簡化的設計：根據齒形帶輪傳動的傳動功率，輸入時候的轉速和傳動比等條件，在進行中心距的確定和模數的確定等作為主要的參數。如果中心距和模數已經知道的話，就可以在設計的過程中跳過這一步。
2、幾何設計的計算：對齒形帶輪的設計還有計算的基本參數，再進行齒形帶輪的幾何尺寸的計算。
3、強度的校核：在確定了基本的參數以后，再進行精確的齒面接觸強度以及齒根的彎曲強度進行校核。
