同步帶輪的節圓直徑計算：

Dp=p×Z/∏
 Dp： 節徑
 Z ： 齒數
 ∏： 圓周率 同步帶輪實際外圓直徑計算：
 De= Dp-2δ
 Dp：節徑
 δ：節頂距

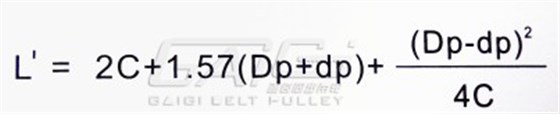

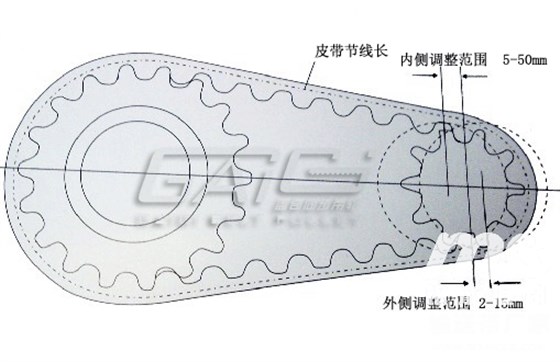

	同步帶輪中心距及同步帶節線長計算







	L’ ：近似皮帶節線長
 C ： 兩軸的中心距
 Dp ： 大帶輪的節徑
 dp ： 小帶輪節徑

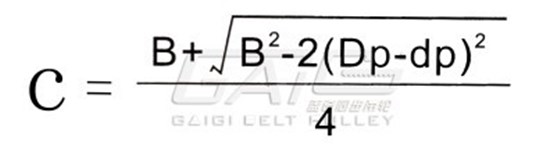

	同步帶輪中心距的確定



	B= L – 1.57 (Dp + dp)
 L： 皮帶節線長















					帶輪徑向允許跳動量(單位：MM)表3














					帶輪外徑









					允許跳值














					≤203.20









					0.13














					>203.20









					0.13+[(帶輪外徑-203.20)x0.005]











	圓弧齒輪傳動設計步驟：



	1) 簡化設計：根據齒輪傳動的傳動功率、輸入轉速、傳動比等條件，確定中心距、模數等主要參數。如果中心距、模數已知，可跳過這一步。



	2) 幾何設計計算：設計和計算齒輪的基本參數，并進行幾何尺寸計算。



	3) 強度校核：在基本參數確定后，進行精確的齒面接觸強度和齒根彎曲強度校核。



	4) 如果校核不滿足強度要求，可以返回















					帶輪端面允許跳動量公差(單位：MM)表2














					帶輪外徑









					允許跳動量














					≤101.60









					0.1














					>101.60～254.00









					帶輪外徑x0.001














					>254.00









					0.25+[(帶輪外徑-254.00)x0.005]

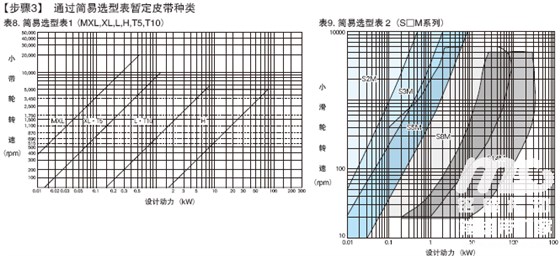

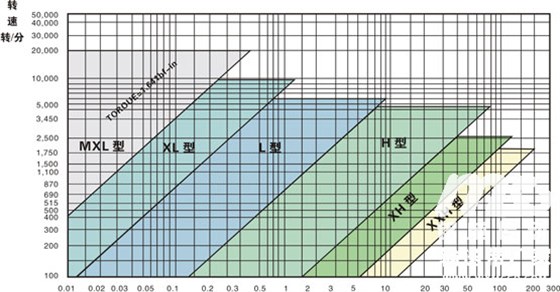

	梯形齒同步帶、輪選型圈









	額定功率KW



	T形齒同步帶、輪選型圖



	額定功率KW

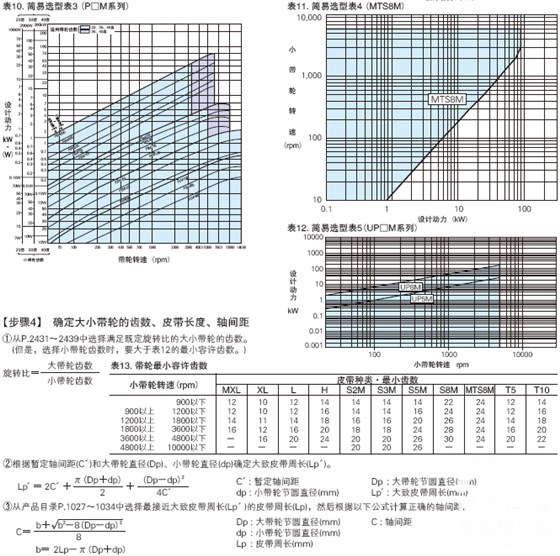

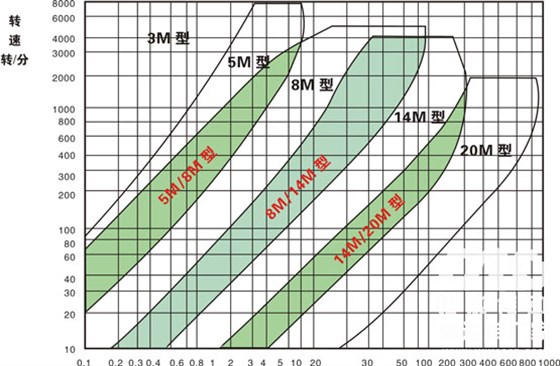

	HTD型（圓弧形齒）同步帶、輪選型圖











	同步帶的選型方法



	步驟：確定設計時的必要條件



	1、機械種類



	2、傳動動力



	3、負載變動程度



	4、1日工作時間



	5、小帶輪的轉速



	6、旋轉比(大帶輪齒數/小帶輪齒數)



	7、暫定軸間距



	8、帶輪直徑極限



	9、其他使用條件
 【步驟2-a】 計算設計動力……MXL/XL/L/H/S□M/MTS□M系列時
 ●設計動力(Pd)=傳動動力(Pt) M過負載系數(Ks)
 ·請根據原動機額定動力計算傳動動力(Pt)。(原本根據施加在皮帶上的實際負載進行計算較為理想)

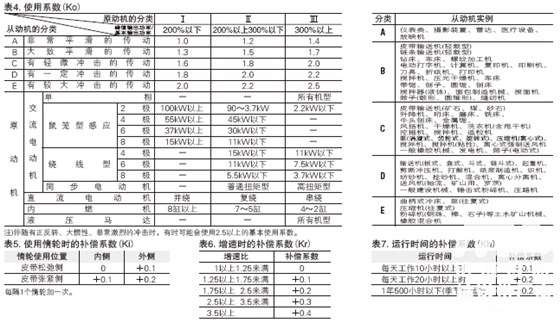

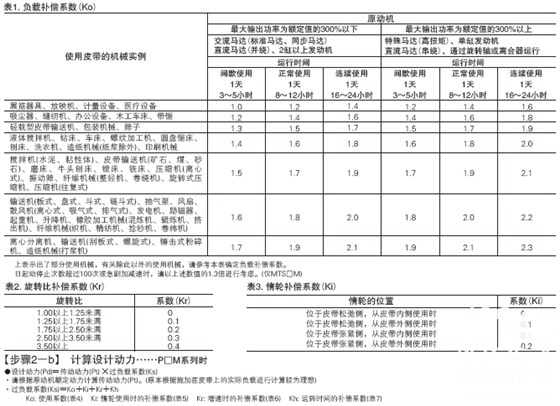

 ·過負載系數(Ks)=Ko+Kr+Ki Ko: 負載補償系數(表1) Kr: 旋轉比補償系數(表2) Ki: 惰輪補償系數(表3)
