用AutoCAD計算同步帶周長:

動帶用于傳遞動力和運動，是機械傳動中重要的傳動形式，在各種機械裝備中使用相當普遍。有時候筆者在工作中需要得到傳動帶的具體長度，怎么辦，計算？太麻煩！我們試著用AutoCAD做一做看。

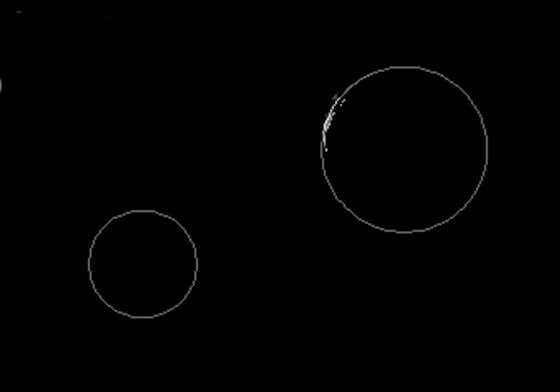

打開一個新的CAD文件，根據傳動輪的大小、位置在圖中畫兩個圓來代表傳動輪

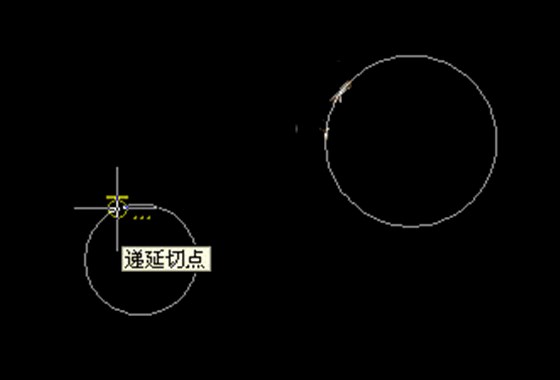

因為傳動帶纏繞在傳動輪上可以近似的看作是兩條切線段，我們使用直線命令來做它，輸入L（LINE）回車確認，命令行提示“LINE 指定第一點：”，再輸入TAN（相切）命令確認，命令行提示“TAN 到”，使用鼠標在其中一個圓上選擇第一點。

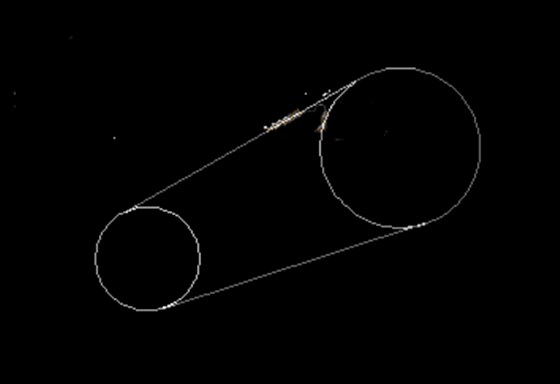

再用TAN（相切）命令在第二個圓上找到另一個切點完成第一條切線段。重復上面的直線命令畫出第二個相切線段。

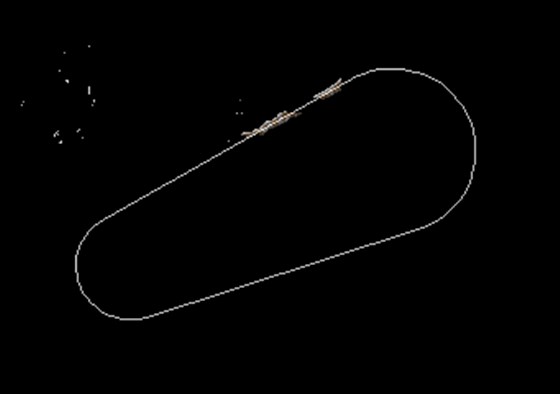

現在我們把非傳動帶部分用修剪（TRIM）命令剪除，輸入TR——回車——回車，用鼠標剪除在兩條切線段中間的兩段圓弧，好了，大功告成了一大半啦，量出下圖中的總線長就可以得到傳動帶的長度了：

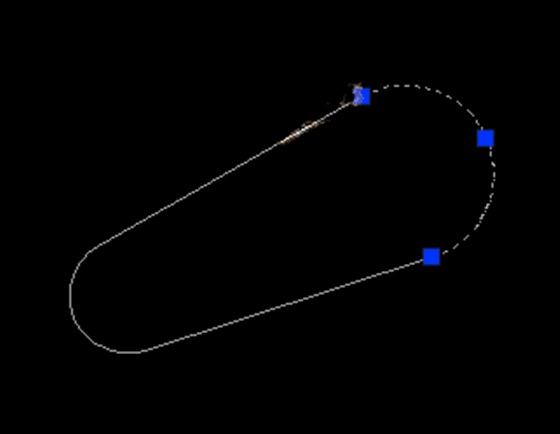

用鼠標選中其中一段圓弧，使用Ctrl 1打開“對象特性管理器”，記錄圓弧長度。

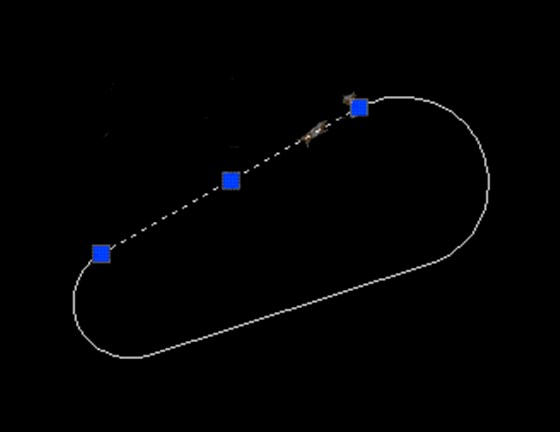

用同樣的方法記錄下另一段圓弧長度與兩條切線段長度。
